18KW-34KW Batch-Off-Gummikühlmaschine mit elektrischem Antrieb

Batch-Off-Gummikühlmaschine, Batch-Off-Kühlerlinie

Batch-Off-Kühlmaschine zur Herstellung von Gummischläuchen

1. Arbeitsbedingungen
1.1 Geräteverwendung: Die Folie wird gepresst, eingeweicht, abgekühlt und getrocknet und dann (manuell) für den nächsten Prozess platziert.

1.2 Einsatzumgebung der Ausrüstung: Höhe <1000 m, die höchste Temperatur beträgt 40℃, die niedrigste Temperatur beträgt 5℃;die relative Luftfeuchtigkeit beträgt bis zu 95 %.
1.3 Stromversorgung: AC380/AC220, 50 Hz;

1.4 Kühlwasser: Wassertemperatur 25 ± 5 ℃;Wasserdruck 0,3–0,4 MPa;Verbrauch: 6m³/h.

1.5 Druckluft: Druck: 0,5–0,8 MPa, Verbrauch: 0,3 m³/min

2. Überblick über die Hauptstruktur

1 )Zugriffsgerät:
Er dient zum Aufnehmen der aus der Tablettenpresse ausgepressten Folie.Das Heben und Senken des Schwenk-Pickup-Rahmens wird durch den Luftzylinder gesteuert, was für die Bedienung praktisch ist;Die Geschwindigkeit der Aufnahme kann manuell eingestellt werden und kann an die Geschwindigkeit der Tablettenpresse und der hinteren Hebevorrichtung angepasst werden.
2) Pressvorrichtung:
Ausgestattet mit einem Drilling, einem Ventil und einem Presszylinder wird der Zylinder durch ein Magnetventil gesteuert, um die Wirkung der regulierenden Presswalze anzutreiben, so dass die diskontinuierlichen Folien zusammengepresst werden, so dass die Folien kontinuierlich produziert werden können.

3) Einweichvorrichtung: Funktion: Den von der Empfangsvorrichtung transportierten Film einweichen und das Trennmittel transportieren.

Ausgestattet mit einem Isoliermitteltank, ausgestattet mit einem Kühlsystem und angeschlossen an die Kühlwasserquelle, kann die Isolierflüssigkeit kontinuierlich gekühlt werden, um die Temperatur der Isolierflüssigkeit zu kontrollieren.

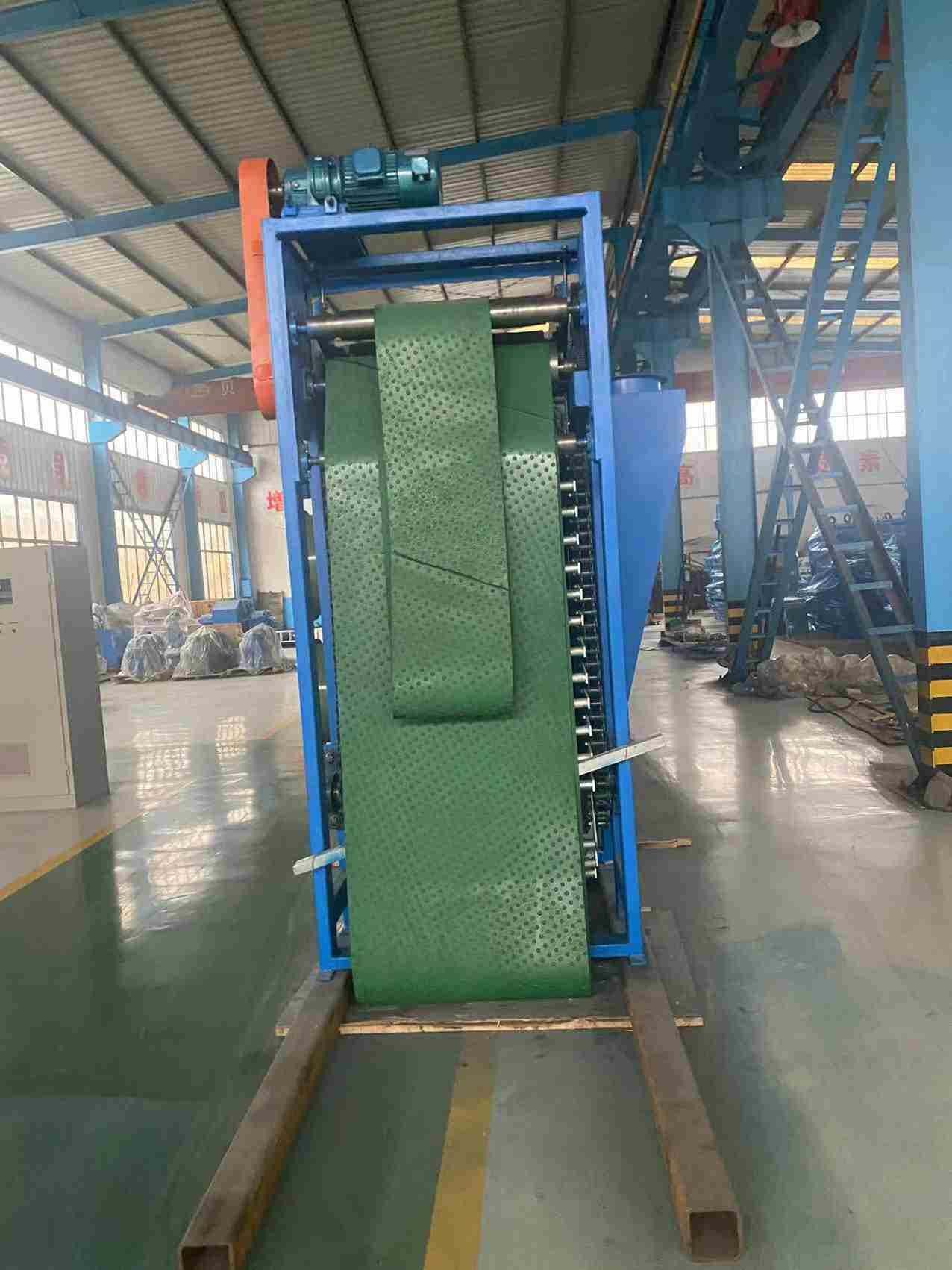

4) Spann- und Hebevorrichtung:

Das Gerät klettert und transportiert die mit Isolationsflüssigkeit beschichtete Folie zum luftgekühlten Abschnitt, und das Klettergerät wird in einem bestimmten Winkel zum horizontalen Boden angehoben;

Unter der Steigvorrichtung befindet sich ein Wasserauffangbehälter, der das überschüssige Trennmittel aus der Folie zurück in den Isolierbehälter ableiten kann.

Das Stützband verfügt über eine Rüttelumkehrfunktion, um zu verhindern, dass der Kleber am Klebereinlass blockiert. Die Folie kann umgedreht und in den Isoliermitteltank zurückgeführt werden, was bei der Bewältigung unerwarteter Situationen praktisch ist und Ausfall- und Wartungszeiten reduziert.

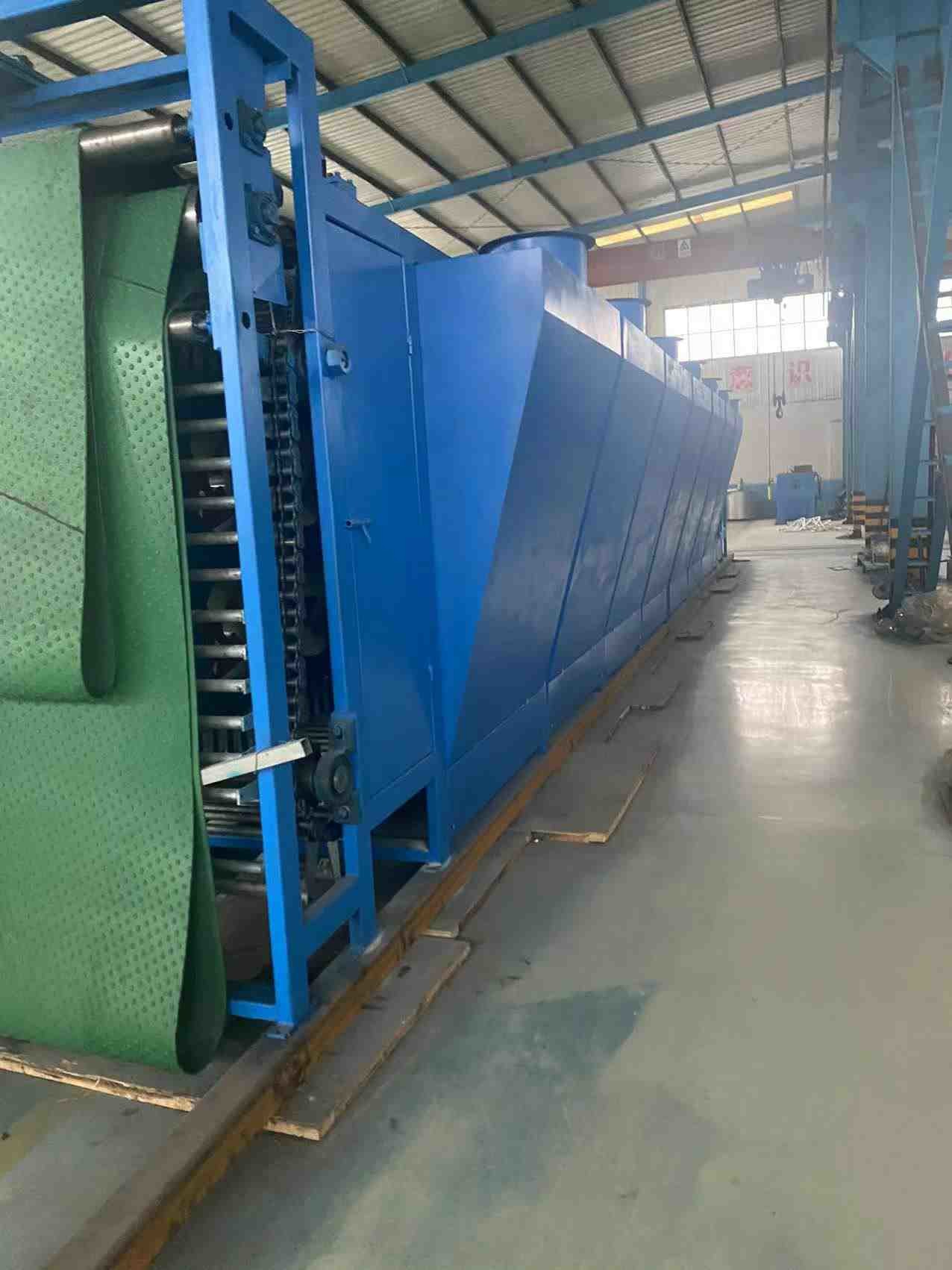

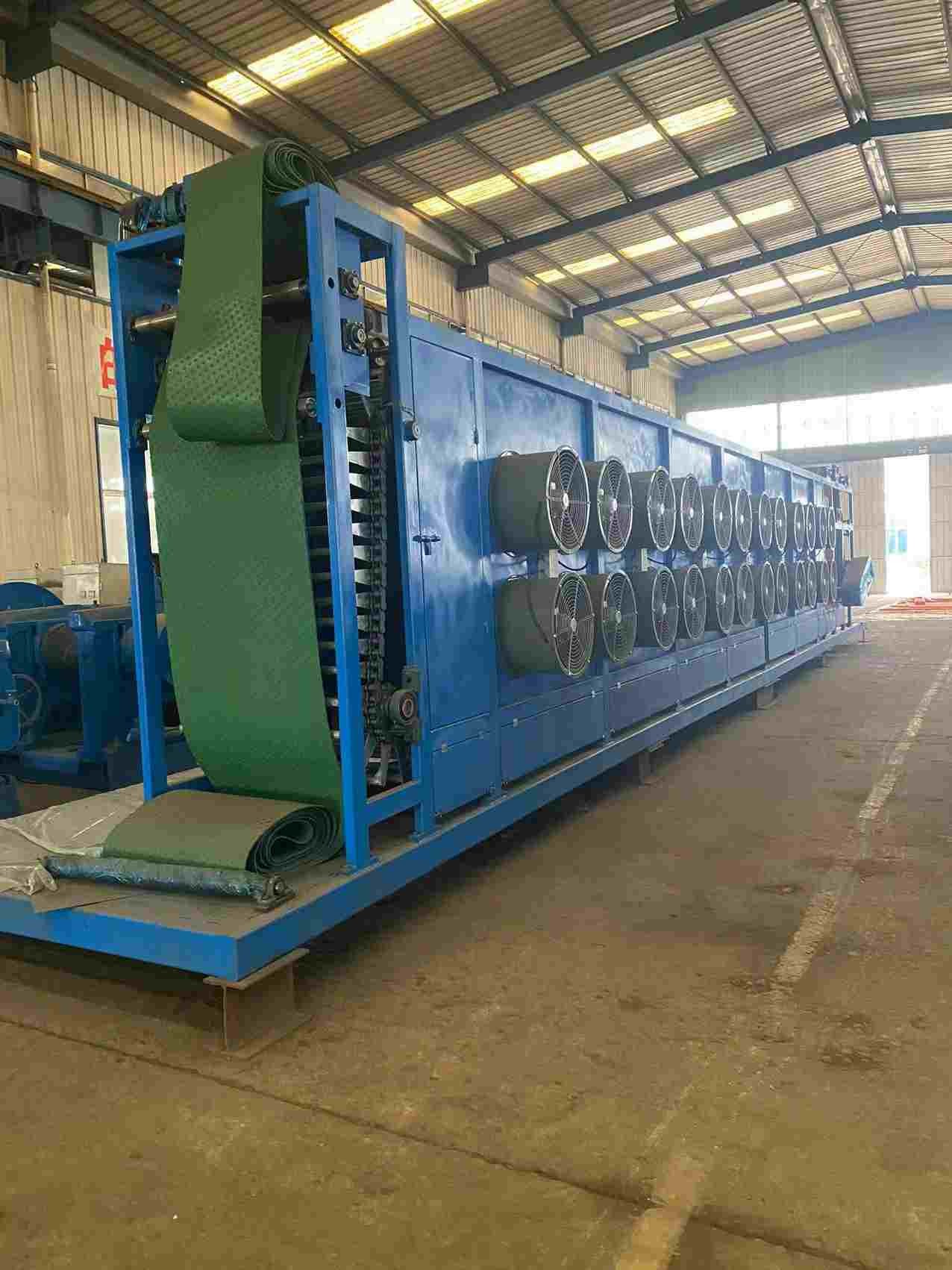

5) Luftkühlgerät:

Zusammensetzung: Es besteht aus Gestell, Kühlgebläse, Hängestange und Hängestangen-Fördervorrichtung, Windabweiser usw.

Die Hängestange nimmt die geschweißte Struktur eines Stahlrohrs an und der Stift ist an der Hängestange angebracht.Der Film wird durch die Andruckrollenvorrichtung im Luftkühlungsbereich gedrückt und der Stift ist an der Aufhängestange befestigt, um zu verhindern, dass der Film bei starkem Wind von der Aufhängestange rutscht.
