Kautschuk-Konverter-Gürtel-Linien-Wärmepresse-Maschine Kautschukfliesen-Vulkanierungspresse

XLB-Q1350X10600X2 Stoff-Kerngummi Produktionslinie mit Förderband

1350×10600×2 Produktionslinie für Doppelschichtgewebe

technische Lösungen

1. Lieferumfang:

Ein kompletter Satz von brandneuen, technologisch fortschrittlichen, hochwertigen Doppelschicht-Flachvulkanierungsmaschinen, geeignet für die Vulkanisierung von Stoffkernförderbanden,die Produktionslinie sicher betrieben werden kann, stabil, zuverlässig und über einen langen Zeitraum.

Lieferanweisung:

Die folgenden Artikel fallen nicht in den Lieferumfang:

a. Anlagen und externe Stromleitungen.

b. Verkabelung von der Hauptstromversorgung zu jedem Steuerfach.

c. Verbindungsrohre und Ventile zwischen der externen Stromquelle (Kühlwasser) und der Einheit.

Schmieröl, Hydrauliköl.

1.1 Ausrüstungsfluss

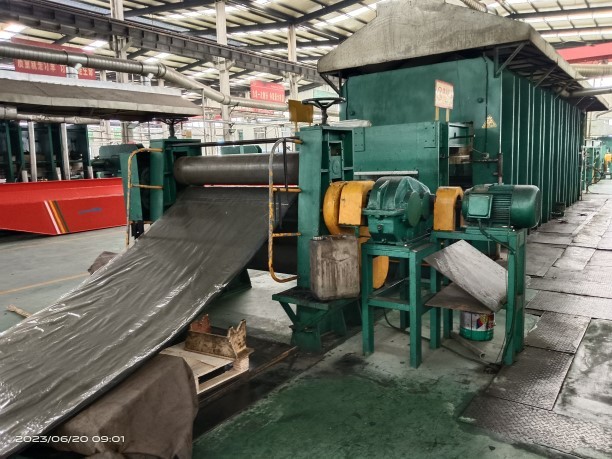

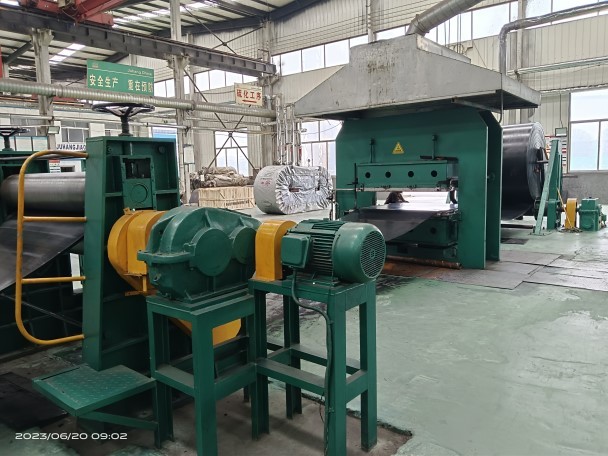

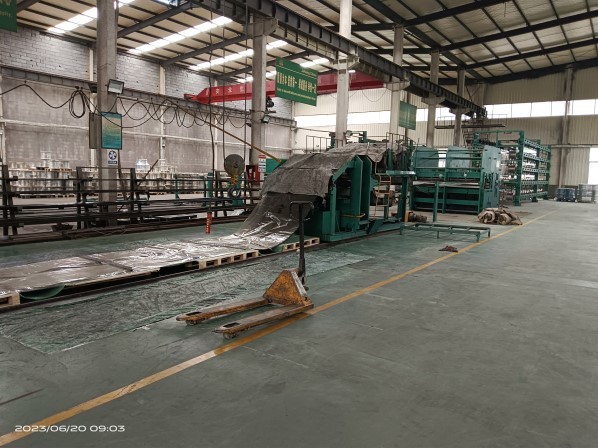

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

Die Mittelhöhe der Ausrüstung beträgt 1300 mm (die Entfernung zwischen der unteren Ebene der oberen Heizplatte und dem Boden).

1.2 Zusammensetzung der Ausrüstung

1.2.1 Aufnahme von Stoffen

Der automatische Sicherheitsleitkopf des Typs Schlagplatte wird von einem Drehmomentmotor angetrieben, der nach vorne und rückwärts gedreht werden kann.und die Geschwindigkeit kann automatisch angepasst werden, während die Linie Geschwindigkeit konstant.

1.2.2 Ableitung des Kerns

Es verwendet einen Schlagplatten-Typ-Leitkopf mit automatischer Absicherung, angetrieben durch einen Drehmomentmotor und kann vorwärts und rückwärts bewegt werden.

1.2.3 Vordere Traktion

gleiche Struktur hintere Traktion

1.2.4 Vordere Handgriffe

Die beiden in der vorderen Klemm- und Dehnwelle eingebauten Führungswellen werden im unteren Bett des Hauptvulkanizers befestigt und mit dem unteren Bett aufsteigen und absteigen.Ein Hauptreichölflasche ist vor der petrochemischen Verwendung mit der Streckmenge des Bandes gefüllt, und die beiden Kolben im Rahmenkörper werden verwendet, um die obere und untere 360 mm Bewegung des Zylinders mit Hilfe der mittleren Klammer,wird das Klebeband, das an der oberen und unteren heißen Platte steckt, trennen.

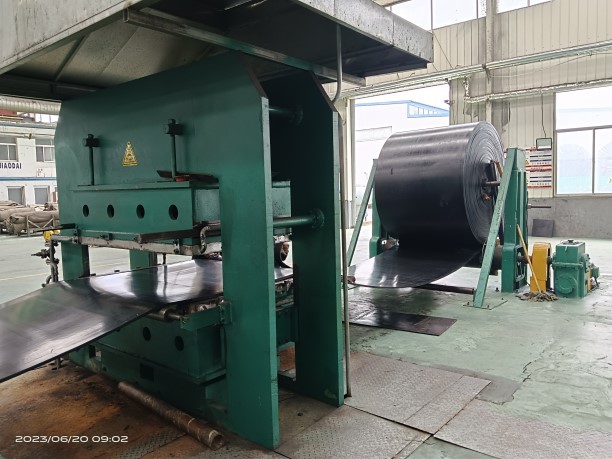

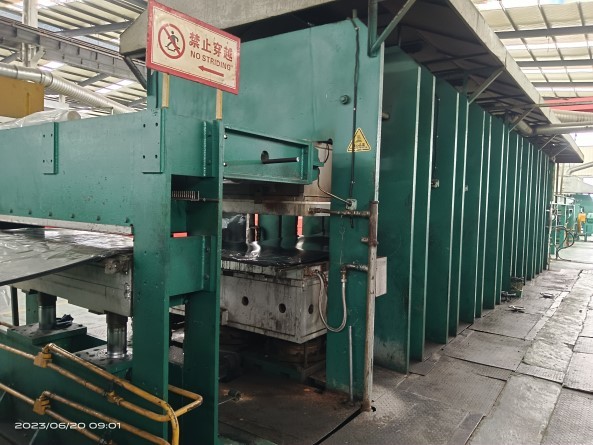

1.2.5 Haupthärtungspresse

Die Hauptvulkanierungsmaschine ist nach neuester Technologie konzipiert und entspricht der Norm HG/T3034-1999.

(1) Rahmenplatte

Q235 Stahlplatte wird ausgewählt, die Struktur ist geschweißte Platte, die Schärfe wird durch mechanisches Schussblasen entfernt, die Fuling-Seriefarbe wird gesprüht,und die Spannung wird durch Vibration entfernt, bevor sie auf die mechanische Verarbeitung übertragen werden kann.

(2) Heizplatte

Die mit doppelter festgelegter Länge transportierten und ordnungsgemäß bearbeiteten 45#-Stahlplatten werden zur Verarbeitung verwendet; jede heiße Platte ist in 6 Heizzonen unterteilt,jede Heizzone hat einen Temperaturmesspunkt, und es gibt 18 Temperaturmesspunkte in den oberen, mittleren und unteren Heizplatten;Jede Heizplatte und jede Heizzone Dampfinput ist mit einem manuellen Einstellbereich ausgestattet, um jede Temperatur manuell zu steuern, und die Temperatur jeder Heizzone wird auf der Hauptkonsole angezeigt; die doppelten Kaltkanten sind jeweils 300 mm groß.

(3) Ober- und Unterpolster

Um die Produktionsgenauigkeit zu gewährleisten, werden automatisches Schneiden und Bleichen, Schweißgrube für die Planerverarbeitung, geschütztes Schweißen mit Kohlendioxidgas,Verbrennungsstücke aus Stahl, und der gesamte Körper wird nach dem Schweißen zur Wärmebehandlung in den Ofen gelegt, um die Schweißbelastung vollständig zu beseitigen, und dann wird eine mechanische Verarbeitung durchgeführt.Garantiert keine Verformung während des Gebrauches.

(4) Ölflasche

Der Zylinderkörper verwendet Schweißteile, der Kolben verwendet gekühltes Legierungsguss,und die Dichtungsstruktur besteht aus einer Kombination aus doppelten Dichtungsringen und einem staubdichten Ring, um eine langfristige Verwendung zu gewährleisten.

(5) Mechanische Waagehebevorrichtung

An beiden Enden der unteren Plattform ist eine mechanische Waagehebevorrichtung installiert, um das Gleichgewicht der unteren Heizplatte zu gewährleisten, um das Phänomen des ungleichmäßigen Feuers zu vermeiden.Toxizität und Unterspannung des Produkts durch geneigtes Heben der unteren Heizplatte, um die Qualität des Produkts zu gewährleisten.

(6) Wärmeschild

Einnahme von Druckwiderstand ≥ 400 kg/cm2, Wärmeleitfähigkeit 0,18 Kcal/m, Temperaturwiderstand 210°C, Dicke 20 mm neues Wärmedämmmaterial,für den Einsatz zwischen der oberen und der unteren Trägerplatte und der Heizplatte und zwischen der unteren Trägerplatte und dem Kolben zwischen.

(7) Klemmleitvorrichtung

Auf beiden Seiten des Vulkanisators sind vier Paare von Spannleitungen mit einstellbaren Lücken eingebaut, wobei der Längs- und seitliche Verschiebungsfehler der Heißplattenformspannung ≤ 0,5 mm beträgt.

QINGDAO SHENGHUALONG RUBBER MACHINERY wurde 1967 gegründet, beschäftigt mehr als 500 Mitarbeiter.
Herstellung von Gummi- und Laminationsmaschinen.
Als Hersteller von Gummi-Maschinen verfügt Hangsen über mehr als 50.000 Quadratmeter Land mit einem Gesamtvermögen von mehr als 100 Millionen US-Dollar, mehr als 500 Mitarbeitern und 60 Maschinenbauingenieuren.

Das Unternehmen ist eines der größten privaten Unternehmen, die sich mit professionellen Produkten von Gummi-Maschinen beschäftigen.
Wir haben eine 8 Meter hohe Fräsmaschine.
TK6913B CNC Bohr- und Fräsmaschine
TPX6213 Bodenbohren
TPX6113 Fräsmaschine und Bohrmaschine
Vertikaler Bearbeitungszentrum
CNC-Drehmaschine CY-K630
2.5 Meter vertikale Drehmaschine und andere große fortgeschrittene Bearbeitungsgeräte
Wir produzieren hauptsächlich folgende Maschinen.
Radiale Reifen-Ausrüstung
XK-660 Offene Mischmaschine für Gummi
42 bis 65,5 Zoll Doppelformvulkanierungsmaschine
75-105 Zoll Einzelformvulkanierungsmaschine
Maschinen, Apparate und Geräte für die Herstellung von Elektro- und Elektrofahrzeugen, für die Herstellung von Elektrofahrzeugen
Maschine zum Vulkanisieren von Reifenschläuchen, -klappen und innerrohrförmigen Platten
Recyclinglinie für Altreifen
Gummirecycling-Linien und so weiter,
Wir können auch für verschiedene nicht-standardmäßige Gummi-Maschinen und -Ausrüstungen nach Kundenanforderung entwerfen und herstellen.
