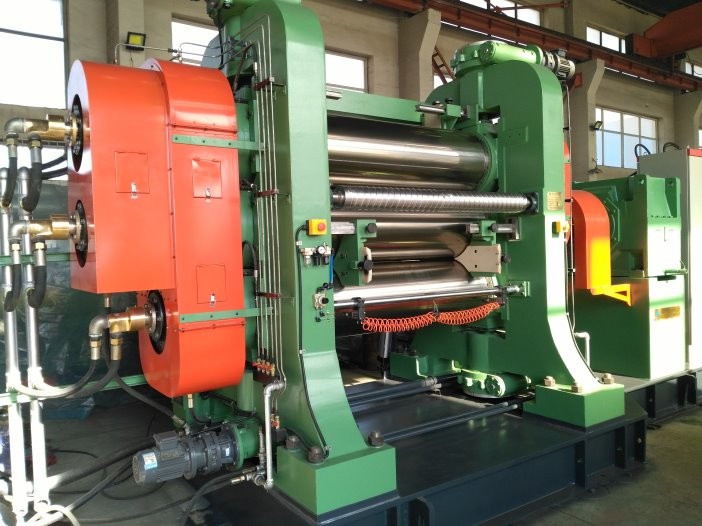

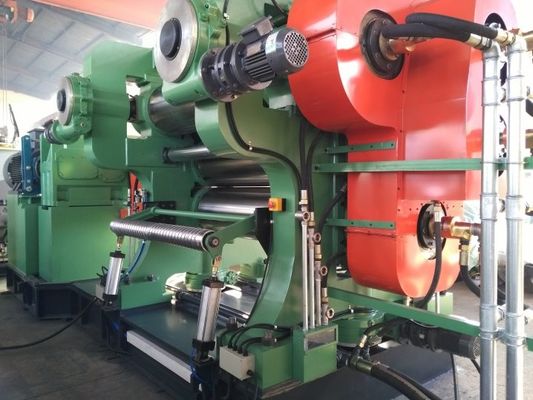

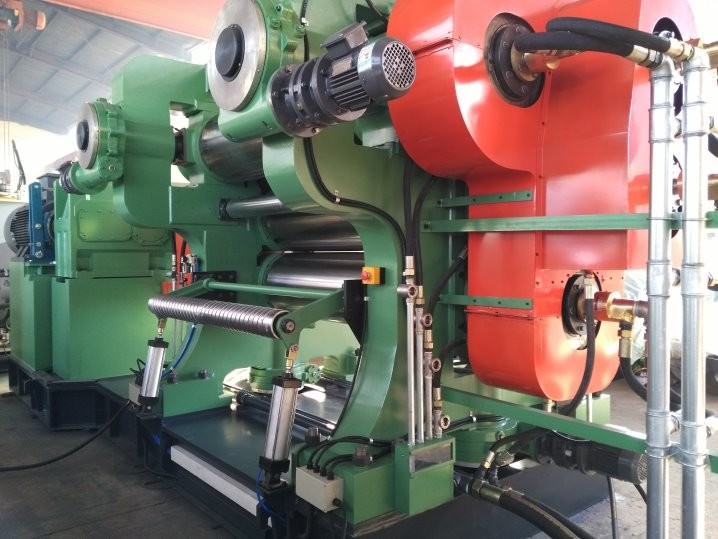

KALENDER-Maschinen-mischende Gummimühle 980RPM 132KW 4 Gummirollen

Reducer&Electrical-Komponenten:

1. Motor&Electrical-Komponenten ausgerüstet mit „SIEMENS“ „MITSUBSHI“ „CHINT“, etc.

Marke 2.Famous PLC-Selbststeuerung, Safe, Seliable, Stall.

3. Energieeinsparung, haben wir Patent für dieses.

Ausrüstungsanwendungs- und -operationsanforderungen

1,1 Hauptanwendung: Diese Maschine wird hauptsächlich für Vorhang, Segeltuch benutzt und andere Gewebe verdoppeln das ununterbrochene Gummieren der Seiten.

1,2 laufende Umwelt der Operationsanforderungen A.: altitude<1000m,

Temperatur: 5℃-40℃, max. relative Bescheidenheit 95%

B., Stromversorgung: AC415V/50Hz, 3-phasig

C., Kühlwasserdruck: 0.2-0.4Mpa

Kühlwassertemperatur: ﹤25℃±3℃

2 technische hauptsächlichparameter

Rollendurchmesser 550mm

Rollennutzlänge 1600mm

Mittlere Rollengeschwindigkeit 4-32m/min

Geschwindigkeitsverhältnis des Rollen1:1.5: 1.5:1

Max. Klemmstellenstrecke 10mm

Kalanderte Produktstärke 0.3-6mm

Max. kalanderte Produktbreite 1400mm

Hauptmotor

Energie 132/160kw

Geschwindigkeit 980RPM

Die Klemmstelle, die Art justiert, motorisierte die Justage

Kühlwasserdruck 0.2-0.4Mpa

Gesamtausmasse (L*W*H) 6270*2960*4100mm

Ca. Gewicht 22000kg

Strecke mit 3 Versorgungen

Maschinenkörper (Grundplatte &frame) 1set

Rolle, die 4sets &bearing ist

Justierkörper 3sets der Klemmstelle

Führergerät auf Lager 1set

Schmierendes System 1set

Kraftübertragungssystem 1set

Rollentemperatur, die Rohrleitungssystem 1set justiert

Grundlagenbolzen 1set

Elektrisches Kontrollsystem 1set

4 folgende Artikel vorbereitet vom Endbenutzer

A. Alle Drahtseile außerhalb des Operationskastens und des elektrischen Schaltschrankes.

B. Alle Rohrleitungen außerhalb der Drehgelenke.

Herstellung 5 und technische Standards

5,1 Rahmen: hochfestes Roheisen durch Vergütungsbehandlung und über Präzisionsbearbeitung vollständig verarbeiten, mit starker Starrheit und guter Anti-Vibrationsfähigkeit.

5,2 Grundplatte: geschweißte Grundplatte durch die Vergütung und die Verarbeitung, mit einer hohen Starrheit und keiner Deformation.

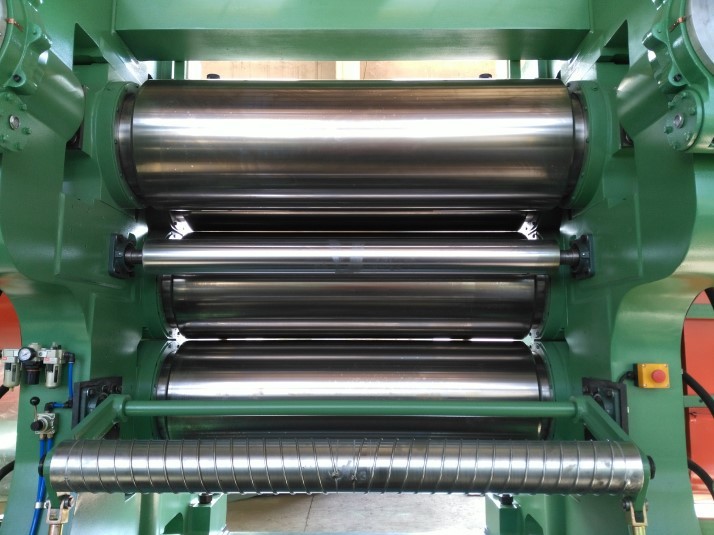

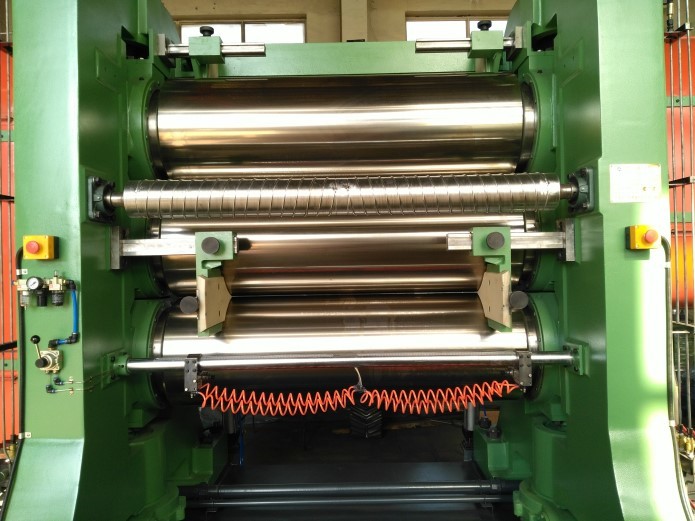

5,3 Rolle und Tragen

(1) Rollenstruktur: hohle glatte Rolle, gebohrte Rollen sind optional.

(2) Material und Herstellungen: gemacht von Ni-, Cr- und MO-Legierung durch Schleuderguss

(3) Härte: HRC60-67

(4) Tiefe der Verhärtung von Schicht: 5-23mm

(5) Hauptlager: Antifriktionsrollenlager

(6) Lagergestell: werfende Teile durch Vergütungsprozeß, wenn das Schmierungsschmierloch aufgehoben ist.

(7) Rollentemperatur, die System justiert, nimmt mit Drehgelenken der hohen Qualität und Edelstahlschlauch an.

5,4 Justierkörper der Klemmstelle

Die Klemmstellenjustage wird für Rolle 1#, 2# und 4# verwendet, das justierende Simplex und

die doppel-seitige mehrfache Justage sind verfügbar.

5,5 Führer auf Lager

Die Freigabenjustage wird mit manueller Art angenommen.

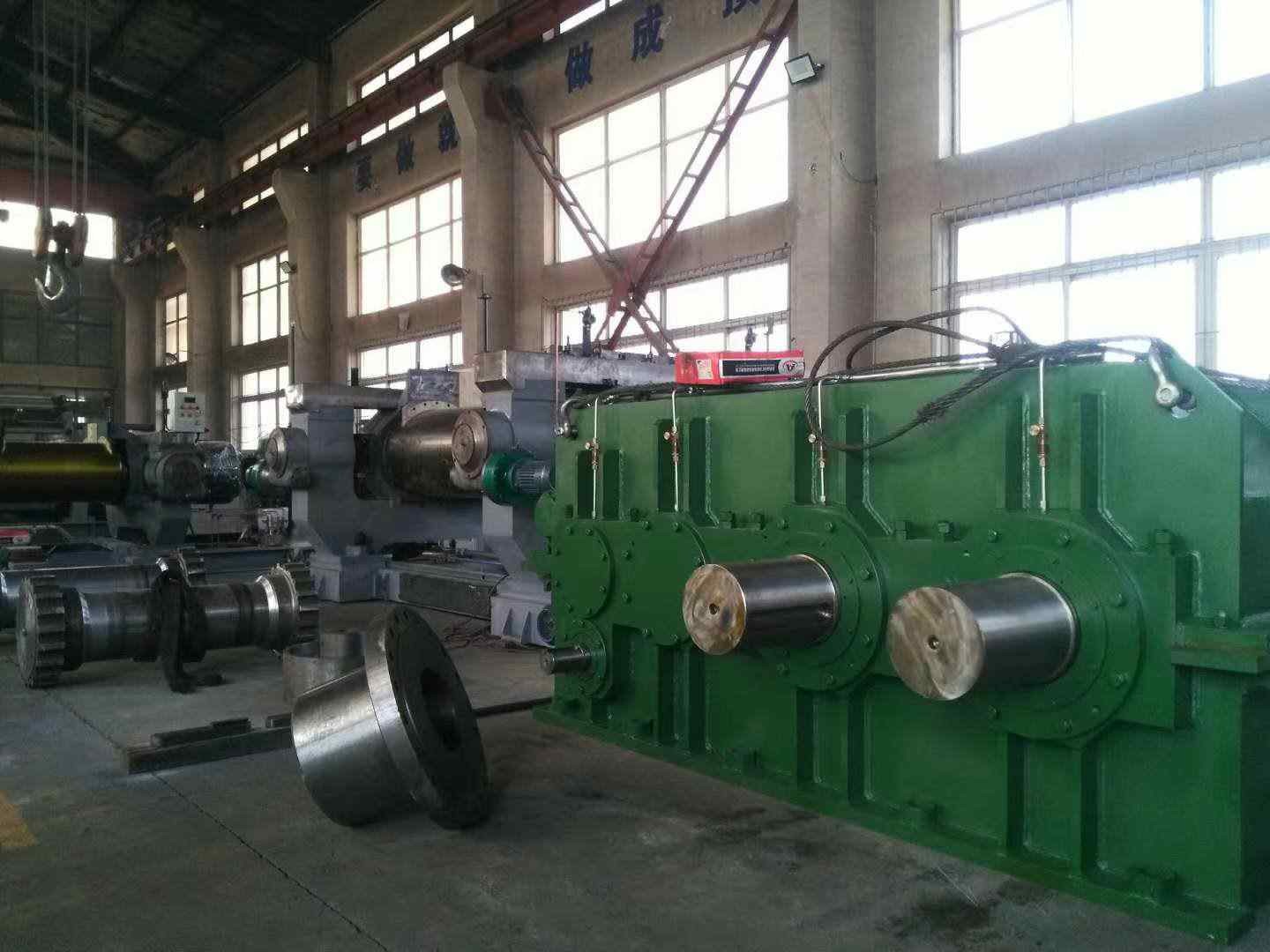

5,6 Geschwindigkeitsreduzierer

(1) Art: ein Bewegungsinput und Ein-Outputwelle

(2) Schmierung: Ölbadart

(3) eingegebene Koppelung: flexible Koppelung

5,7 Rod-Stift-couplin

Rod-Stiftkoppelung wird angenommen, um Geschwindigkeitsreduziererabtriebswelle anzuschließen und -rolle, die ein zuverlässiges und eine Laufruhe beim Arbeiten macht, sowie eine einfache Wartung.

5,8 Schmiersystem

(1) Tragen: es gibt einen Öltank für dieses System, auf, welchem Satz mit der Flusskapazitätsjustage, -Öltemperaturanzeige, -kühlvorrichtung, -filter und -etc.

(2) dünne Ölschmierungsrohrleitungen

5,9 elektrisches Kontrollsystem

Komplettes und perfektes Kontrollsystem erfüllt Kalenderfunktionsbedingungen, ist dieses System Aufmachung der einfachen Operation und des zuverlässigen Betriebs.
