Gummireißwolf-Maschinen-Gummipulver-Fertigungsstraße ISO-CER des reifen-7.5Kw

Gummimaschinengummipulverlinie Abfallreifen des reißwolfs LP-1200, der Linie aufbereitet

Gummipulverfertigungsstraße Anweisung

1. Drahtziehenmaschine
Harte Legierung wird auf dem Schnittblatt geschweißt, um es steif und tragbar zu machen.
Die Maschine wird mit Sicherheitsregalen ausgerüstet, um unsichere Fragen am Auftreten bei dem Reifenwulst effektiv zu verhindern, der weg vom Motor, der Geschwindigkeitsreduzierer abzieht und aller Großrechner sind kompakt zusammen strukturiert als ein Körper. Die Basis der Maschine ist ein kompletter geworfener Rahmen, der für Installation bequem ist.

ANWENDUNG:
Die Maschine ist für den Start von Stahlringen von den Reifenwülsten anwendbar.

Technische Daten

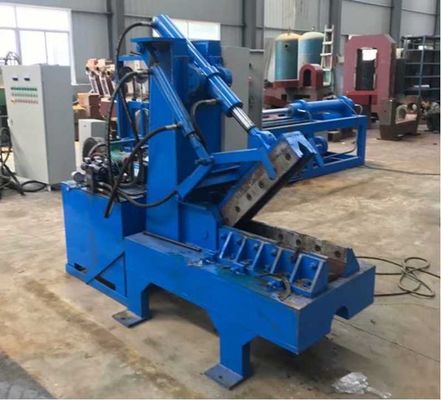

Schneidemaschine des Reifen-2.QDJ-1200

Spezifikationen

1,1 Gesamtgröße (L×W×H): 2080×1000×2130mm

1,2 Menge. vom Schneider: 4pieces

1,3 Schnittmeisteranschlag: fast 600mm

1,4 Zylinderdruck: fast 12T

1,5 Arbeitsöldruck: 6.3Mpa

1,6 Ölpumpe: Fluss 40 L/mi, Druck 6.3Mpa

1,7 Arbeitsölsorte: Nr. 32- mechanisches Öl

1,8 Bewegungsmodell: Y132M2-6, Energie: 7,5---11kW

Schneidemaschine QDJ-1200 wird hauptsächlich aus Elektromotor, Fluegelpumpe, elektromagnetisches Umsteuerventil, Sicherheitsventil, Arbeitsölzylinder, hydraulische Rohrleitung, Ölzylinderklammer, Schneider, Maschinenrahmen und so weiter verfasst.

Der Ölzylinder nimmt Hydraulikölzylinder der HSG-Standardfunktion an, wird der Rahmen mit hochwertigem Abschnittstahl geschweißt, und der Schneider wird vom Spezialwerkzeugstahl hergestellt, der wärmebehandelt ist und eine Härte von HRC60-64 hat. Das Hydrauliksystem wird hinter den Schneiderrahmen gesetzt, der die Struktur kompakter macht.

Wenn muss das Arbeiten, manuell der Platz die Reifen, die in der Nähe behandelt werden müssen und der Ringdraht im Voraus abgeschafft werden, um den Schneider zu schützen.

garantieren Sie dass es wird gesetzt flach und ordentlich, Presse der Arbeitsknopf, zum des Zylinderfalles langsam zu machen und des Reifens abzuschneiden. Wenn er in kleinere Kleberblöcke unterteilt werden muss, der AktionsDrehvorgang.

3. Prinzip der hydraulischen Steuerung

Das Hydrauliksystem der Schneidemaschine QDJ-1200 ist verhältnismäßig einfach. Das Prinzip des Hydrauliksystems wird aus Fluegelpumpe, Sicherheitsventil und elektromagnetischem Umsteuerventil verfasst. Beim Arbeiten, beginnt die Fluegelpumpe, und das Öl erreicht das Umsteuerventil durch das Sicherheitsventil. Elektrische Komponenten wie Knöpfe und Reiseschalter werden benutzt, um das Elektromagneten auf dem Umsteuerventil zu steuern, damit der Kolben auf dem Ölzylinder aufwärts oder abwärts bewegen kann. Wegen des Gebrauches des M-artigen Dreiwegvierrichtungsumsteuerventils, wenn das Trennmesser aufhört sich zu bewegen, geht der Ölertrag durch die Ölpumpe direkt zum Öltank durch das Umsteuerventil zurück, und der Ölkreislauf zwischen der oberen Kammer und dem Unterhaus des Zylinders wird abgeschnitten (durch das Magnetventil) damit das Öl, im Zylinder, dieser zu halten die Sicherheit der Maschine erhöht (der Schneider wird fest in einer bestimmten Position im Zylinder geregelt, damit er fällt nicht und verletzt die Leute wegen seines eigenen Gewichts oder anderer Gründe).

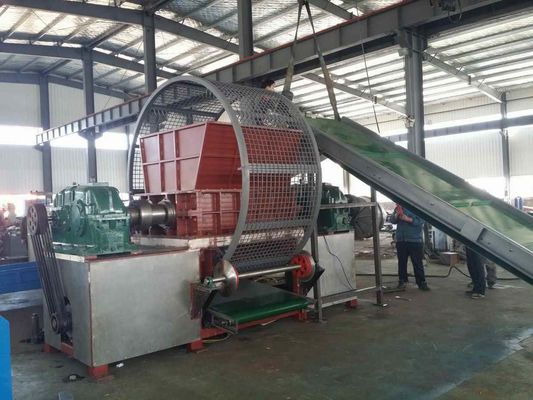

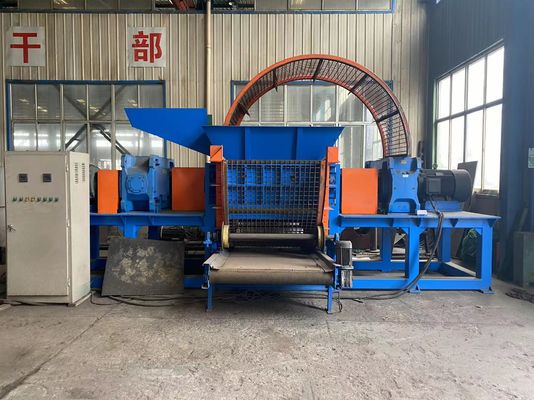

Maschine des Reißwolfs 3.rubber

Der Reißwolf der Doppelwelle SSJ-40130 ist ein neuer Typ Reißwolf gemacht von unserer Firma, mit.einschließen bewegliches Messer (Hauptspindel, beweglicher Messerkörper, Distanzscheibe, Lager), statisches Messer, tragendes Kasten-, Kastenklammer-, Fütterungssystem, Entladungssystem, materielles Blockreinigungssystem, Stromnetz, elektrisches Kontrollsystem, etc. Er hat die Eigenschaften der langsamen, lärmarmen, drehmomentstarken, hohen Leistungsfähigkeit, des etc. Er hat eine breite Palette von Anwendungen und ist für die alleinstehenden oder zusammenpassenden Fertigungsstraßen passend.

Wellenreißwolf des Doppelten SSJ-40130 benutzen zwei Messerrollen, dreht sich man nach rechts und das andere dreht sich links herum. Die zwei Messerrollen drehen sich im Verhältnis zu einander. Nachdem der Rohstoff den Silo einträgt, drücken sich der Riss mit zwei Messerrollen, Schnitt und zusammen, um das Material zu zerreißen. Wenn das Material zerrissen und harte Materialien oder gedrehte Materialien antrifft wird, hebt lässt die Rolle zwei auf, drückt das Material aus der Aktionsstrecke der Messerrolle heraus und bildet dann eine Vorwärtsrotation und das Material die Aktionsstrecke der Messerrolle wiederbetreten, bildet wiederholte Verdrängung und zerreißt, um den Zweck das Material vollständig zerreißen zu erzielen. Das Blatt der Ausrüstung wird von geschmiedetem 42CrMo hergestellt, das durch Wärmebehandlung Stahl ist, die hohe Verschleißfestigkeit, hohe Härte-, starke und langeNutzungsdauer hat, und kann in Produktion ununterbrochen geschnitten werden. Die Ausrüstung ist für das Zerreißen von überschüssigen Reifen von ≤1200mm passend (einschließlich Ganzstahl-, Halbstahl und Neigungsreifen, Anmerkung: die zwei Stahlringe des Reifens müssen im Voraus ausgezogen werden) um den ganzen Reifen zu zerreißen. Wenn die Ausrüstung im Normalbetrieb ist, ist es verboten, um Metallobjekte oder Steine in die Ausrüstung zu setzen. Wenn Sie andere Einzelteile zerreißen müssen, um Ausrüstungsschaden zu verhindern, treten Sie bitte Shenghualong oder mit dem Verkäufer vor Operation in Verbindung.

Um Schaden der Ausrüstung zu verhindern, muss die Wartung der Ausrüstung von den Fachleuten durchgeführt werden.

Um Personenschaden und Schaden der Maschine zu verhindern, benötigt die Maschinenwartung sachverständige Person und sollte Schutzhandschuhe tragen wann man Blätter ändert.

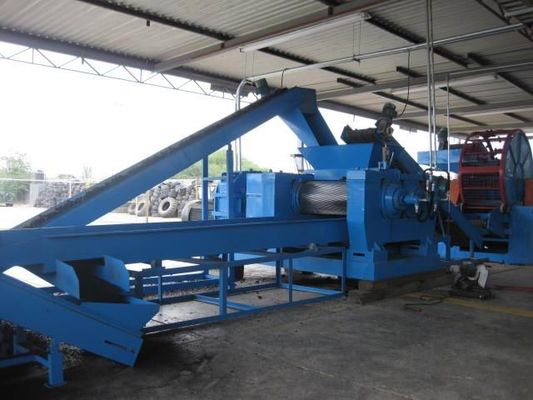

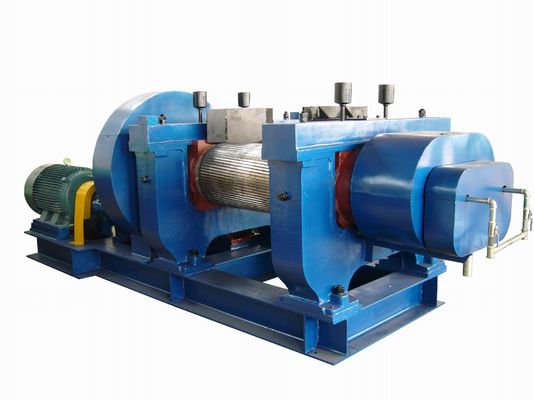

4. Gummizerkleinerungsmaschine: Dieses ist der überschüssige Reifen, der Hauptmaschine aufbereitet

5. Gummigranulierer-Fertigungsstraße

seperator 6.fiber

Technische hauptsächlichspezifikationen

1). Antreiber: Der Durchmesser des Ventilatorflügels ist φ1100 Millimeter, und die Zahl ist 8 Stücke.

2). Radgehäusegröße: das Ausrüstungskörperteil ist φ1600 Millimeter, und die Gesamthöhe der Ausrüstung ist ungefähr 3400 Millimeter.

3). Spindelgeschwindigkeit: 377 (und 464) U/min.

4). Hauptmotor: JQ2-52-6 5.5kw 760rpm.

5). Zufuhrrevolutionen: 29 Umdrehungen pro Minute.

6). Zufuhrmotor: JW092-4 0,4 Kilowatt 1370 U/min

ELEKTRISCH

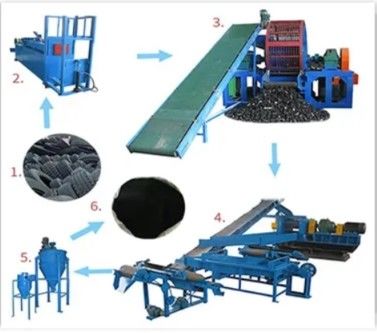

Funktionsfluß:

Überschüssiger Reifen---Drahtziehenmaschine---Reifenschneider--Gummireißwolf--- Stahldraht, der Maschine trennt---magnetisches Trennen ---Gummipulver

--Faser seperator.

1. Stahldrahtziehenmaschine--extrahieren Sie den starken Stahldraht.

Schneider 2.tire--schneiden Sie die großen Reifen in drei Teile

3. Förderer-Transport der Reifen zum Reißwolf.

4. Doppel-Wellenreißwolf--Schier den Reifen 5 - 10cm in die Blöcke;

5. Umluftsystem--Zu die Größe von den Fetzen steuern, die zu den Rapers gehen;

6. Raspers-verringern Sie die Fetzen in 15. 20mm Chips und befreit Stahl vom Gummi;

7. Über Gurtmagneten--Trennung des befreiten Stahls von den Gummichips;

8. Vibrationszufuhr--Transportiert die Gummichips;

9. Gummigranulierermaschine--Zerkleinern der Chips zu 1-4mm Körnchen und befreit den Textilbruch zur Luftströmungstrennung.

10. Schleifermaschine --Schleifergummipulver.

11.Central, das Einheit entstaubt--Entfernen Sie Staub und Geldstrafen vom System und filtern Sie die Luft, bevor Sie sie zur Atmosphäre zurückbringen.
