415V 50HZ Gummireifen-Schredder LP800 Altreifen-Recyclinglinie

I MT/HOUR Gummischreddermaschine Gummipulverlinie Altreifen-Recyclinglinie

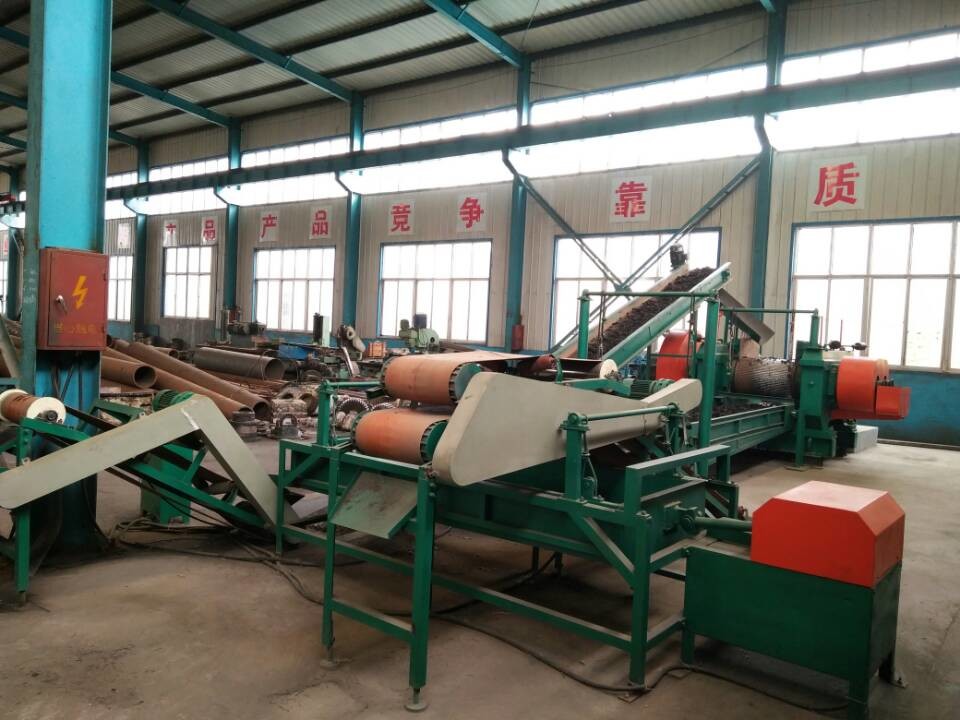

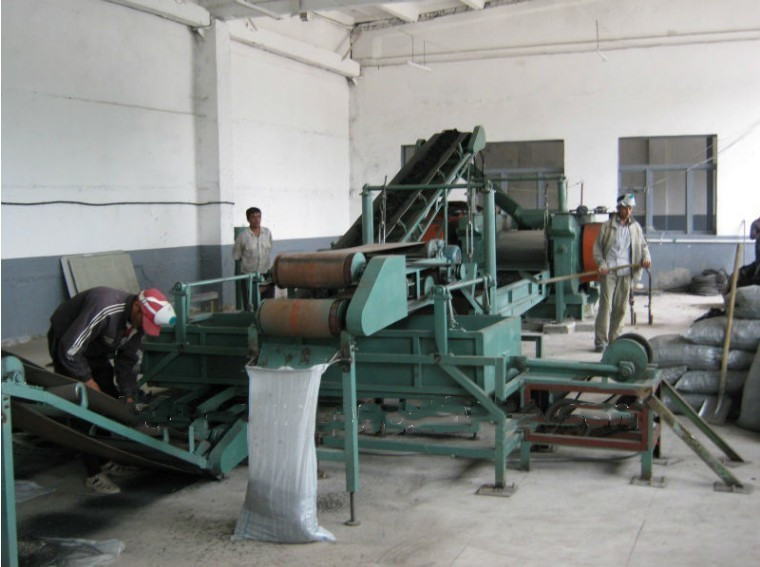

Anleitung zur Gummipulver-Produktionslinie

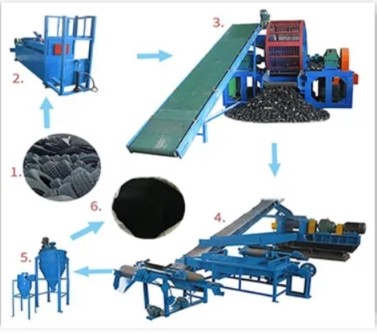

Altreifen---Drahtziehmaschine---Reifenschneider--Gummischredder---Stahldraht-Trennmaschine---Magnetische Trennung ---Gummipulver

--Fasertrenner.

1. Stahldrahtziehmaschine – extrahieren Sie den dicken Stahldraht.

2. Reifenschneider – schneiden Sie die großen Reifen in drei Teile

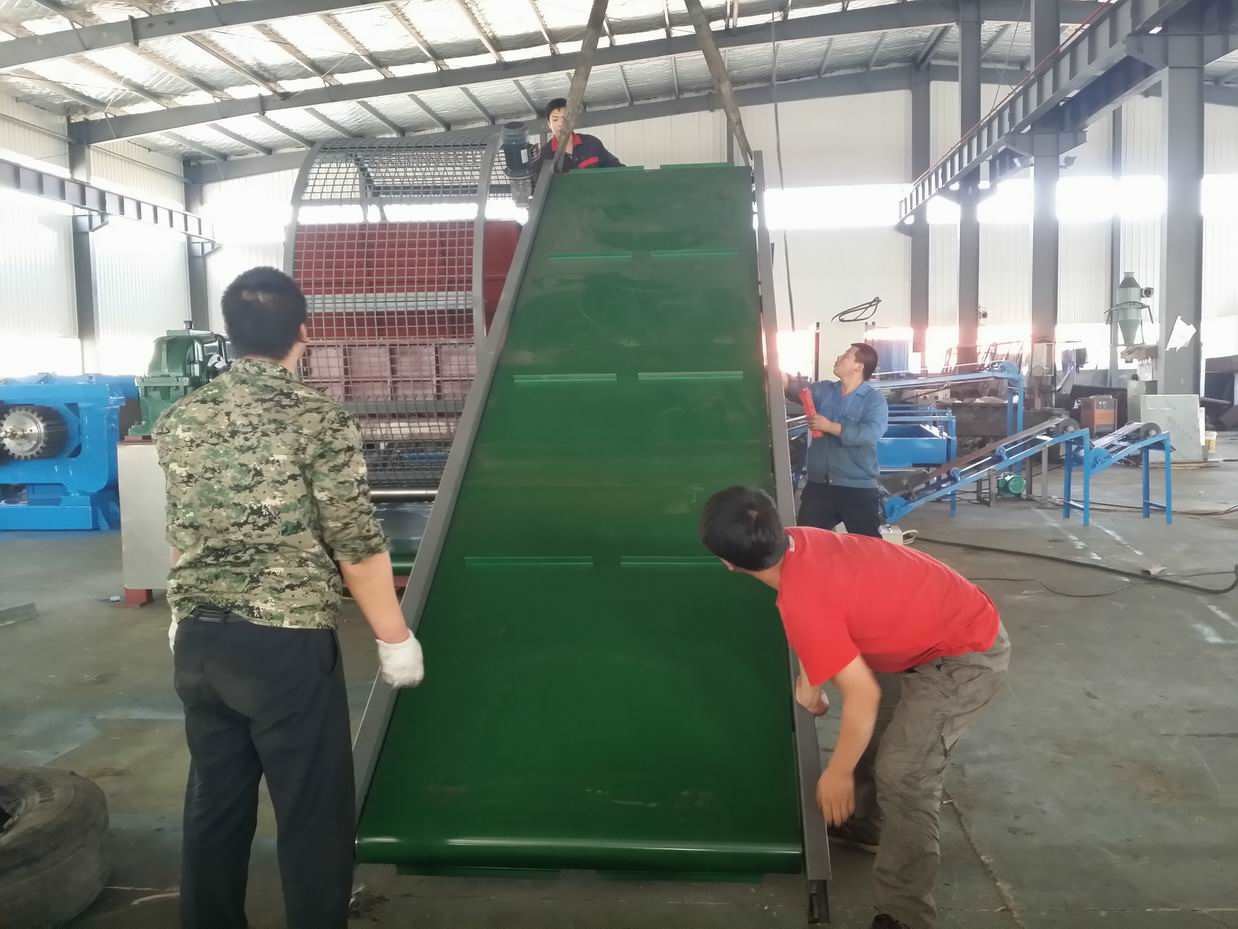

3. Förderband – Transportieren Sie den Reifen zum Schredder.

4. Doppelwellen-Zerkleinerer – schneidet den Reifen in 5–10 cm große Blöcke;

5. Umwälzsystem – Zur Kontrolle der Größe der Schnitzel, die zu den Zerkleinerern gelangen;

6. Raspeln – zerkleinern Sie die Stücke in 15,20 mm große Späne und lösen Sie Stahl vom Gummi;

7. Überbandmagnet – Trennung des freigesetzten Stahls von den Gummispänen;

8. Vibrationsförderer – Transportiert die Gummispäne;

9. Gummigranulatormaschine – Größenreduzierung der Späne auf 1–4 mm große Körnchen und Freisetzung der Textilfraktion zur Luftstromtrennung.

10. Schleifmaschine – Schleifgummipulver.

11.Zentrale Entstaubungseinheit – Entfernen Sie Staub und Feinstoffe aus dem System und filtern Sie die Luft, bevor Sie sie in die Atmosphäre zurückführen.

Arbeitsablauf:

1.Drahtziehmaschine
Auf die Schneidklinge ist eine Hartlegierung aufgeschweißt, um sie steif und verschleißfest zu machen.
Die Maschine ist mit Sicherheitsregalen ausgestattet, um das Auftreten unsicherer Probleme beim Ablösen des Reifenwulstes effektiv zu verhindern. Der Motor,

Das Untersetzungsgetriebe und der Hauptrahmen sind alle kompakt als ein Körper aufgebaut. Die Basis der Maschine ist ein komplett gegossener Rahmen, der sich bequem installieren lässt.

ANWENDUNG:
Die Maschine eignet sich zum Abziehen von Stahlringen von Reifenwülsten.

Technische Daten

2.QDJ-1200 Reifenschneidemaschine

.Spezifikationen

1.1 Gesamtgröße (L×B×H): 2080×1000×2130 mm

1,2 MengeAnzahl der Fräser: 4 Stück

1.3 Fräserhub: fast 600 mm

1,4 Zylinderdruck: fast 12T

1,5 Arbeitsöldruck: 6,3 MPa

1.6 Ölpumpe: Durchfluss 40 l/mi, Druck 6,3 MPa

1.7 Arbeitsölsorte: Nr. 32 Maschinenöl

1,8 Motormodell: Y132M2-6, Leistung: 7,5–11 kW

3.Gummi-Schreddermaschine

Charakteristisch
Diese Maschine verfügt über eine kompakte Struktur, fortschrittliche Technologie, einen geringen Stromverbrauch, einen hohen Wirkungsgrad, einen Zerkleinerungsraum mit Off-Struktur, ist wartungsfreundlich usw. Die Maschine besteht aus ausgezeichnetem Hartlegierungsstahl als Klinge, ist hochhart und tragbar und lässt sich verarbeiten; Kreis Das Maschensieb hat eine Gitterstruktur, die Stücke mit großer Fläche fallen lässt und sich gut für Gummistücke eignet.

1. Vorwort

Bitte lesen Sie dieses Handbuch vor der Installation des Geräts sorgfältig durch, um unnötige Verletzungen und Geräteschäden während des Betriebs zu vermeiden.

Hinweis: Da sich in der Maschine scharfe Klingen befinden, gehen Sie beim Betrieb der Maschine bitte vorsichtig vor. Aus irgendeinem Grund muss das Hauptgerät ohne Last gestartet werden.

2. Gerätebeschreibung

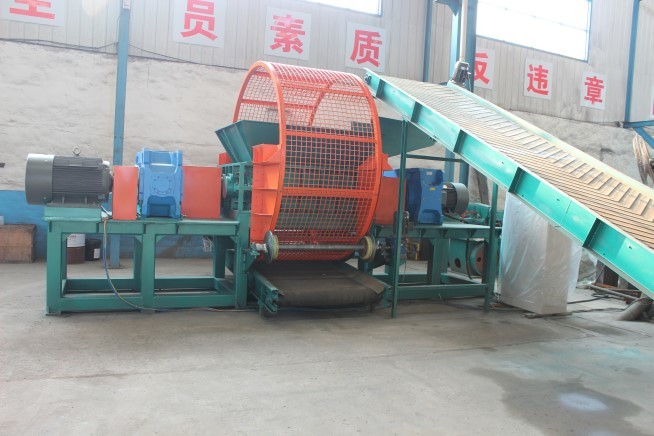

Der Doppelwellen-Zerkleinerer SSJ-40130 ist ein neuer Aktenvernichtertyp der Firma Shenghualong. Er umfasst ein bewegliches Messer (Hauptspindel, beweglicher Messerkörper, Abstandshalter, Lager), ein statisches Messer, einen Tragekasten, eine Kastenhalterung, ein Zuführsystem und ein Entladesystem. Materialblock-Siebsystem, Stromversorgungssystem, elektrisches Steuerungssystem usw. Es zeichnet sich durch niedrige Geschwindigkeit, geringe Geräuschentwicklung, hohes Drehmoment, hohe Effizienz usw. aus. Es verfügt über ein breites Anwendungsspektrum und eignet sich für die eigenständige oder passende Produktion Linien.

3. Wichtigste technische Parameter der Ausrüstung

3.1.Der rotierende Durchmesser des beweglichen Messers: φ480 mm

3.2.Anzahl beweglicher Messer: 25 Stück

3.2.Die Dicke des beweglichen Messers: 50 mm

3.3.Die Drehgeschwindigkeit des beweglichen Messers beträgt 12 U/min

3.4.Motorleistung: 55+55 kW

3.5.Reduzierermodell: ZSY-400-80

3.6.Brechkammerlänge × Breite: 1340 × 1115 mm

3.7.Drehkäfig: Φ2600×1260/50×50

3.7.Länge × Breite × Höhe der Haupteinheit: 6430 × 2600 × 3130 mm

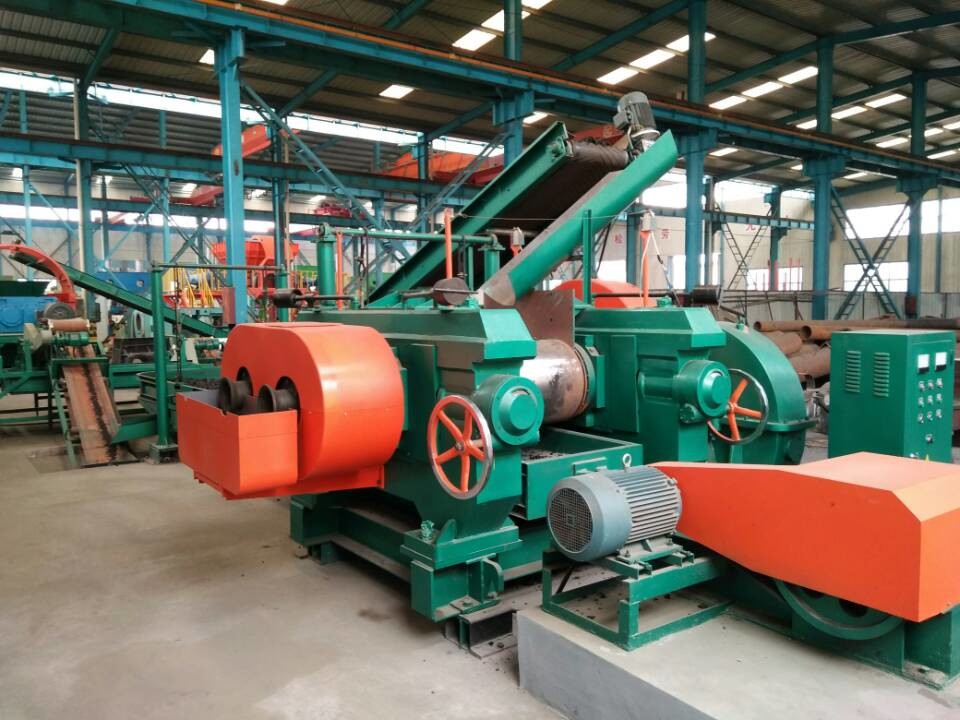

4. Gummibrecher: Dies ist die Hauptmaschine für das Recycling von Altreifen

5. Produktionslinie für Gummigranulatoren

​

6.Fasertrenner

Wichtigste technische Spezifikationen

1).Laufrad: Der Durchmesser des Lüfterflügels beträgt φ1100 mm und die Anzahl beträgt 8 Stück.

2).Radgehäusegröße: Der Körperteil des Geräts hat einen Durchmesser von 1600 mm und die Gesamthöhe des Geräts beträgt etwa 3400 mm.

3).Spindeldrehzahl: 377 (und 464) U/min.

4).Hauptmotor: JQ2-52-6 5,5 kW 760 U/min.

5).Feeder-Umdrehungen: 29 Umdrehungen pro Minute.

6).Einzugsmotor: JW092—4 0,4 ​​kW 1370 U/min

3. Funktionen

Das Prinzip der Luftzerlegung basiert auf der Gewichtsdifferenz zwischen dem feinen Gummipulver und den gemischten Fasersträngen.Unter der Wirkung des Luftstroms werden unterschiedliche Aufwärtskräfte erzeugt.Basierend auf diesem Unterschied ist die Trennvorrichtung so konzipiert, dass diese beiden Materialien getrennt werden und sich an verschiedenen Orten absetzen können, um den Zweck der Trennung zu erreichen.
