Gummireißwolf-Gummipulver-Fertigungsstraße-blaues Grün des reifen-XKP560

Gummigummipulverlinie Abfallreifen der reißwolfmaschine XKP-560, der Linie aufbereitet

Gummipulverfertigungsstraße Anweisung

Funktionsfluß:

Überschüssiger Reifen---Drahtziehenmaschine---Reifenschneider--Gummireißwolf--- Stahldraht, der Maschine trennt---magnetisches Trennen ---Gummipulver

--Faser seperator.

1. Stahldrahtziehenmaschine--extrahieren Sie den starken Stahldraht.

Schneider 2.tire--schneiden Sie die großen Reifen in drei Teile

3. Förderer-Transport der Reifen zum Reißwolf.

4. Doppel-Wellenreißwolf--Schier den Reifen 5 - 10cm in die Blöcke;

5. Umluftsystem--Zu die Größe von den Fetzen steuern, die zu den Rapers gehen;

6. Raspers-verringern Sie die Fetzen in 15. 20mm Chips und befreit Stahl vom Gummi;

7. Über Gurtmagneten--Trennung des befreiten Stahls von den Gummichips;

8. Vibrationszufuhr--Transportiert die Gummichips;

9. Gummigranulierermaschine--Zerkleinern der Chips zu 1-4mm Körnchen und befreit den Textilbruch zur Luftströmungstrennung.

10. Schleifermaschine --Schleifergummipulver.

11.Central, das Einheit entstaubt--Entfernen Sie Staub und Geldstrafen vom System und filtern Sie die Luft, bevor Sie sie zur Atmosphäre zurückbringen.

1. Drahtziehenmaschine
Harte Legierung wird auf dem Schnittblatt geschweißt, um es steif und tragbar zu machen.
Die Maschine wird mit Sicherheitsregalen ausgerüstet, um unsichere Fragen am Auftreten bei dem Reifenwulst effektiv zu verhindern, der weg vom Motor, der Geschwindigkeitsreduzierer abzieht und aller Großrechner sind kompakt zusammen strukturiert als ein Körper. Die Basis der Maschine ist ein kompletter geworfener Rahmen, der für Installation bequem ist.

ANWENDUNG:
Die Maschine ist für den Start von Stahlringen von den Reifenwülsten anwendbar.

Technische Daten

Schneidemaschine des Reifen-2.QDJ-1200

. Spezifikationen

1,1 Gesamtgröße (L×W×H): 2080×1000×2130mm

1,2 Menge. vom Schneider: 4pieces

1,3 Schnittmeisteranschlag: fast 600mm

1,4 Zylinderdruck: fast 12T

1,5 Arbeitsöldruck: 6.3Mpa

1,6 Ölpumpe: Fluss 40 L/mi, Druck 6.3Mpa

1,7 Arbeitsölsorte: Nr. 32- mechanisches Öl

1,8 Bewegungsmodell: Y132M2-6, Energie: 7,5---11kW

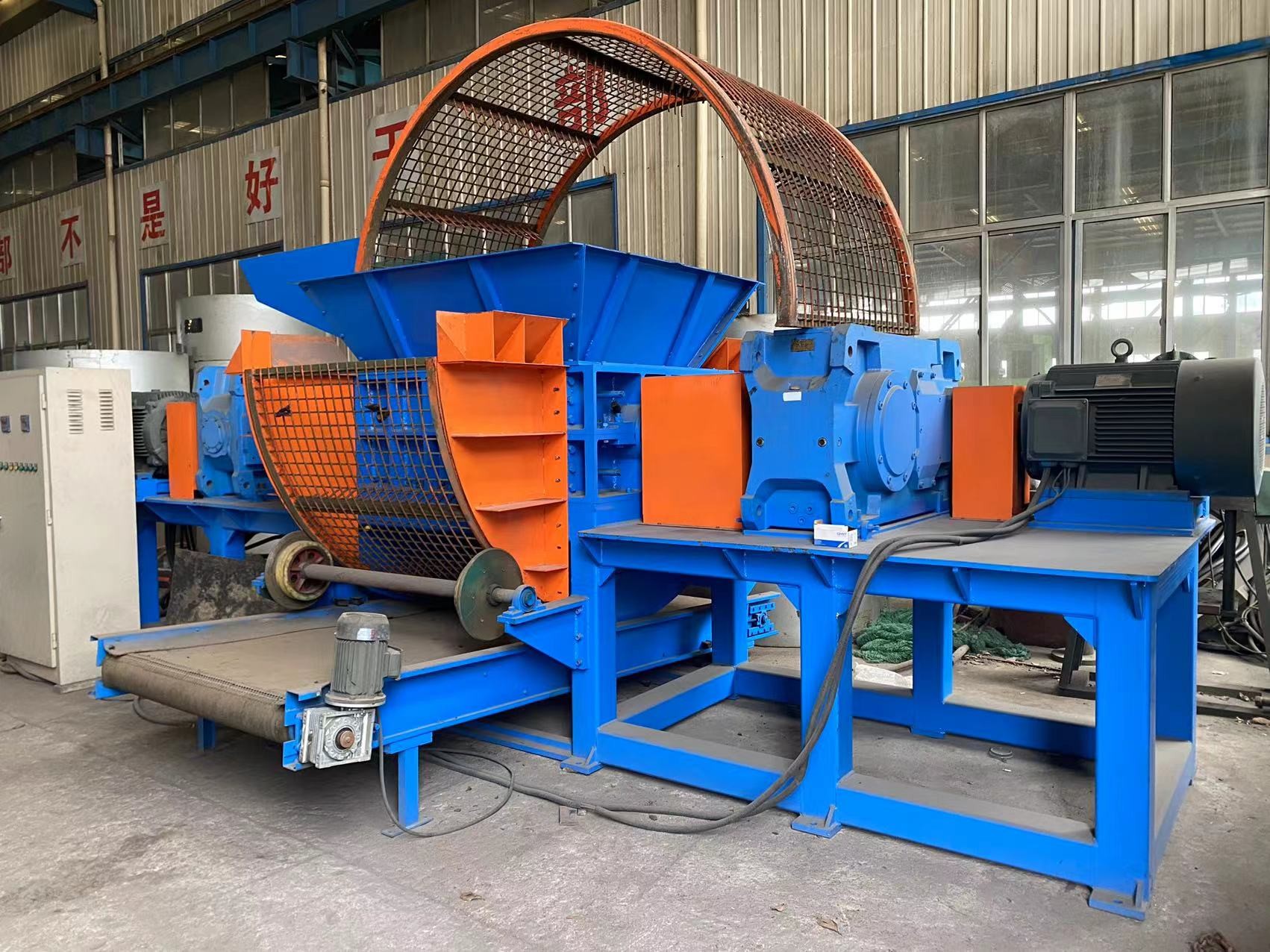

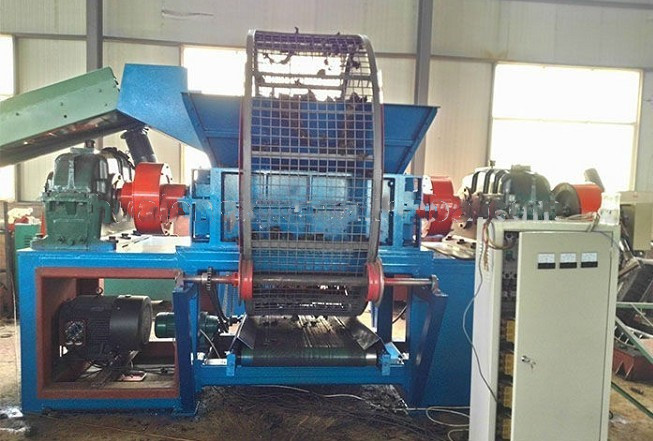

Maschine des Reißwolfs 3.rubber

Eigenschaft
Diese Maschine hat die Kompaktbauweise, die neue Technologie, die Leistungsaufnahme der geringen Energie, die hohe Leistungsfähigkeit und zerquetscht Raum mit der weg Struktur, die zur Wartung, zu usw. einfach ist. Die Maschine, ausgezeichneten harten legierten Stahl als sie annehmend Blatt, hohes hartes und tragbar, ist druable; KreisMaschensieb hat die Griddingstruktur und lässt Stücke mit großem Gebiet fallen, ist gut für Gummistücke.

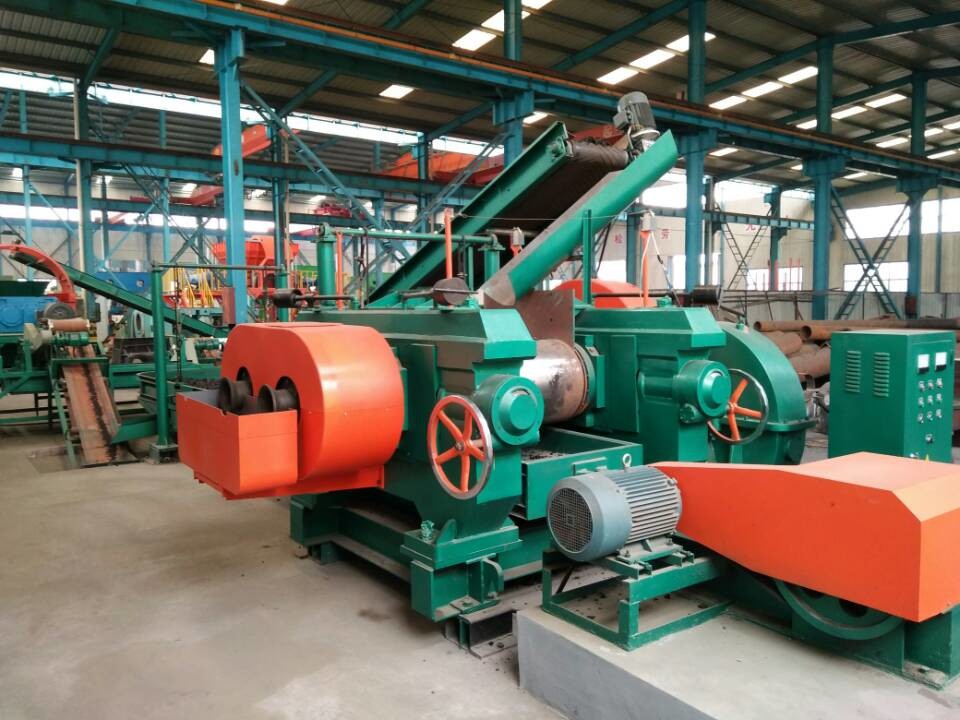

4. Gummizerkleinerungsmaschine: Dieses ist der überschüssige Reifen, der Hauptmaschine aufbereitet

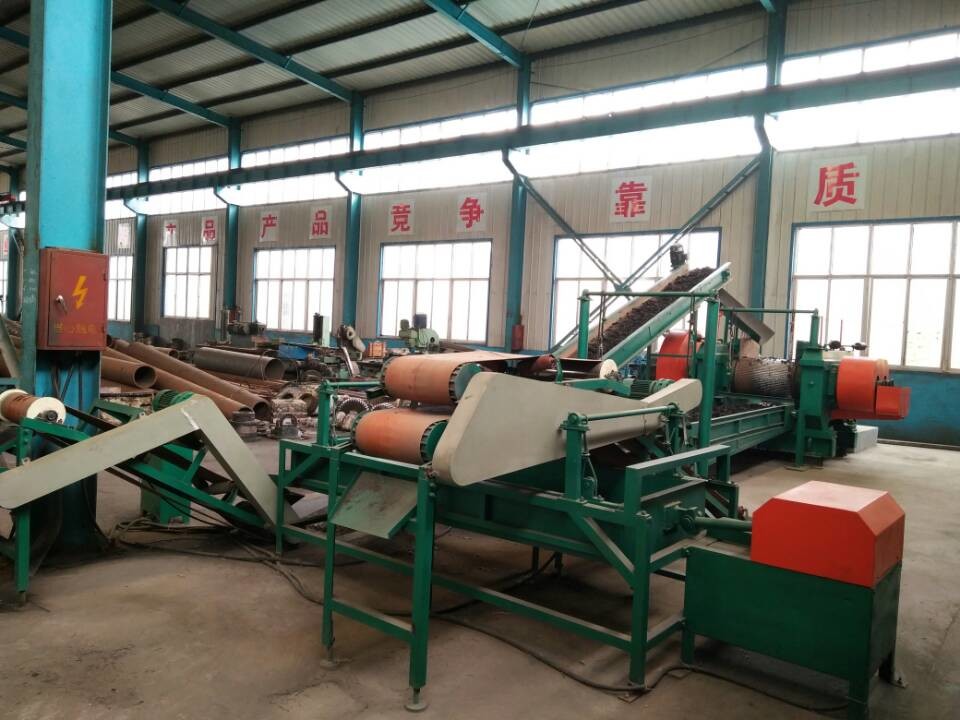

5. Gummigranulierer-Fertigungsstraße

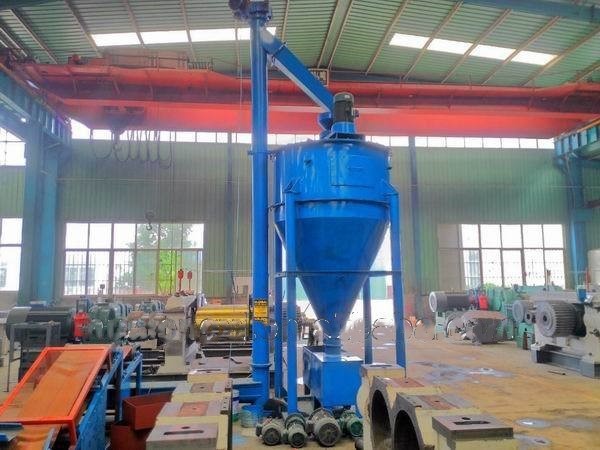

seperator 6.fiber

Technische hauptsächlichspezifikationen

1). Antreiber: Der Durchmesser des Ventilatorflügels ist φ1100 Millimeter, und die Zahl ist 8 Stücke.

2). Radgehäusegröße: das Ausrüstungskörperteil ist φ1600 Millimeter, und die Gesamthöhe der Ausrüstung ist ungefähr 3400 Millimeter.

3). Spindelgeschwindigkeit: 377 (und 464) U/min.

4). Hauptmotor: JQ2-52-6 5.5kw 760rpm.

5). Zufuhrrevolutionen: 29 Umdrehungen pro Minute.

6). Zufuhrmotor: JW092-4 0,4 Kilowatt 1370 U/min
