60KW rangieren den Reifen-Reißwolf-Reifen aus, der voll die automatische Maschine zerquetscht

Gummimaschinen-ermüden Gummipulver-Linie Abfall des reißwolf-LP-1200 die Wiederverwertung der Linie

Gummipulverfertigungsstraße Anweisung

Funktionsfluß:

Überschüssiger Reifen---Drahtziehenmaschine---Reifenschneider--Gummireißwolf--- Stahldraht, der Maschine trennt---magnetisches Trennen ---Gummipulver

--Faser seperator.

1. Stahldrahtziehenmaschine--extrahieren Sie den starken Stahldraht.

Schneider 2.tire--schneiden Sie die großen Reifen in drei Teile

3. Förderer-Transport der Reifen zum Reißwolf.

4. Doppel-Wellenreißwolf--Schier den Reifen 5 - 10cm in die Blöcke;

5. Umluftsystem--Zu die Größe von den Fetzen steuern, die zu den Rapers gehen;

6. Raspers-verringern Sie die Fetzen in 15. 20mm Chips und befreit Stahl vom Gummi;

7. Über Gurtmagneten--Trennung des befreiten Stahls von den Gummichips;

8. Vibrationszufuhr--Transportiert die Gummichips;

9. Gummigranulierermaschine--Zerkleinern der Chips zu 1-4mm Körnchen und befreit den Textilbruch zur Luftströmungstrennung.

10. Schleifermaschine --Schleifergummipulver.

11.Central, das Einheit entstaubt--Entfernen Sie Staub und Geldstrafen vom System und filtern Sie die Luft, bevor Sie sie zur Atmosphäre zurückbringen.

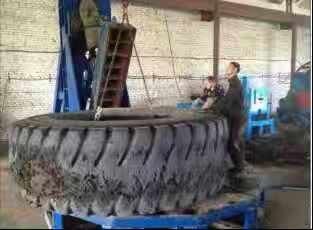

1. Drahtziehenmaschine

Die Maschine ist bestehen hauptsächlich aus Basis, Grundrahmen, ziehen Haken, Reduzierungsgang, elektrisches Steuergerät, etc.

Installieren Sie zwei Wellen auf Grundrahmen, zwischen Wellen und Grundrahmen installieren Sie einen Zughaken, installieren Sie Antriebszahnrad an einem Ende der Wellenmasche mit Antriebszahnrad, Motor mit Bremsart, um Bewegungsträgheitsrotation zu verhindern.

Bei Zeichnung haken zwei Haken die Reifenradfelge beziehungsweise, Bewegung zum Stahldraht und Trennung der Nutplatte des Gummis. Nach die Mundplatte, laufen der Draht entlang dem Loch auf beiden Seite der Platte wird ausgezogen langsam durch. Wenn die Drähte vollständig aus den Rädern heraus sind, stoppt Motor automatisch, dann verlässt eine Drähte kann folgendes Reifendrahtziehen tun.

MITTEILUNG: Diese Maschine, zum sich Autoreifen (≤F800mm) nur anzupassen. Reifen sollten an der Mitte der Grundrahmen gesetzt werden.

ANWENDUNG:
Die Maschine ist für den Start von Stahlringen von den Reifenwülsten anwendbar.

Technische Daten

Schneidemaschine des Reifen-2.QDJ-1200

Die Maschine ist bestehen hauptsächlich Basis, statischem Schneiderhalter, beweglichem Schneiderhalter, abgeschnittenem Ölzylinder, Pressegummirahmen, aus Pressegummiölzylinder, Station des hydrostatischen Druckes, elektrisches Steuergerät, etc.

Der statische Schneiderhalter und beweglicher Schneiderhalter angeschlossen mit Grundplatteähnlichkeit durch Bolzen. Gummischnittzylinder und Rahmen angeschlossen durch die mittlere Basis. Pressegummiöl-Zylinderverlegenheit auf der Halteplatte der Oberseite der Spalte. Gummidruckrahmenverlegenheit auf der Ecke die zwischen Basis und Rahmen durch das Rotieren der Welle.

Die Station des hydrostatischen Druckes ist, elektromagnetischem Sicherheitsventil, aus Art elektromagnetisches Ventil O, Drosselventil, Motor, lärmarme Fluegelpumpe, etc. zu bestehen einsetzte Fluegelpumpe in den Behälter kann den vielraum für den Kraftstofftankabstand geben, auch sehr schön für die Gesamterscheinung.

Spezifikationen

1,1 Gesamtgröße (L×W×H): 2080×1000×2130mm

1,2 Menge. vom Schneider: 4pieces

1,3 Schnittmeisteranschlag: fast 600mm

1,4 Zylinderdruck: fast 12T

1,5 Arbeitsöldruck: 6.3Mpa

1,6 Ölpumpe: Fluss 40 L/mi, Druck 6.3Mpa

1,7 Arbeitsölsorte: Nr. 32- mechanisches Öl

1,8 Bewegungsmodell: Y132M2-6, Energie: 7,5---11kW

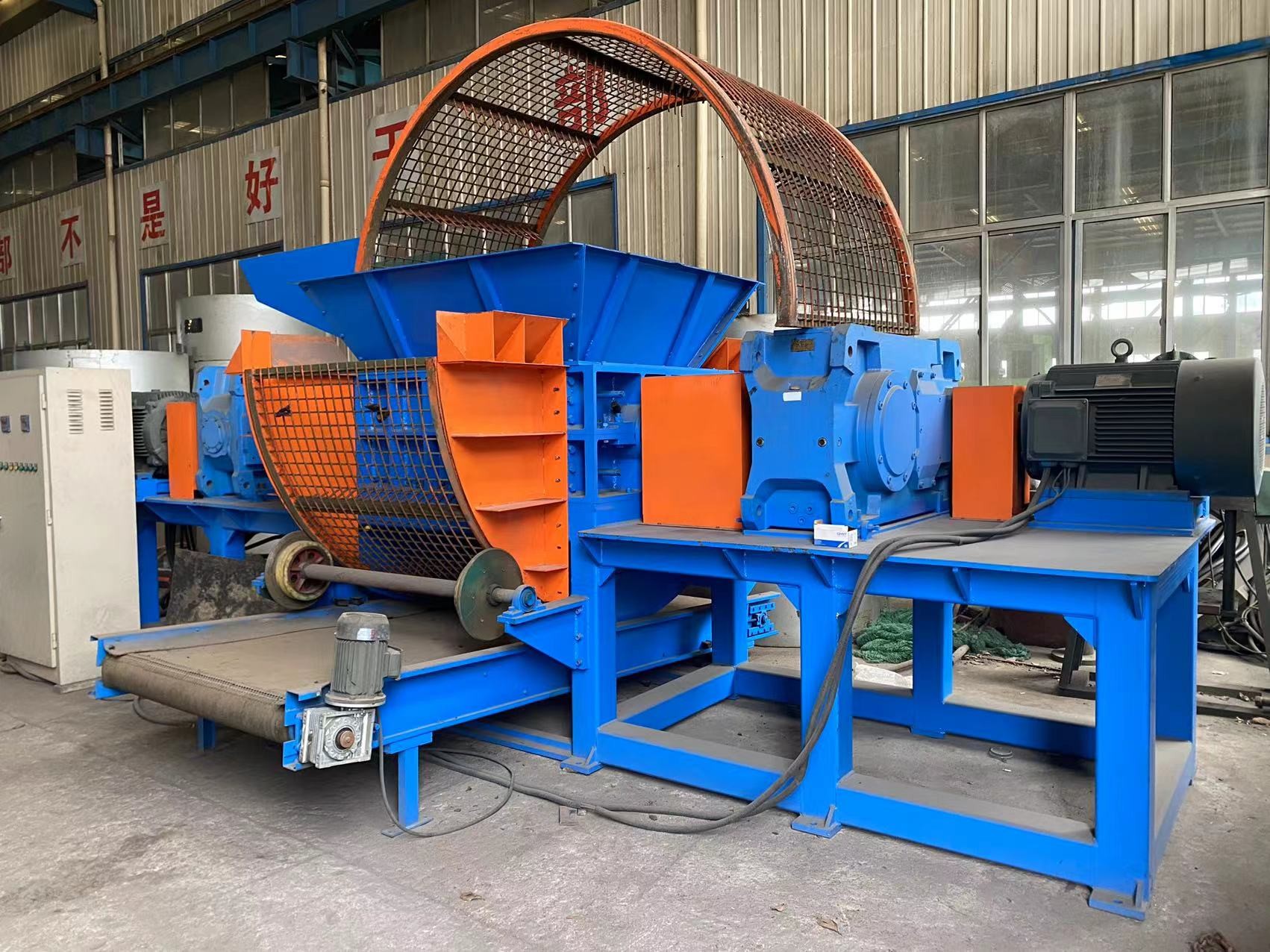

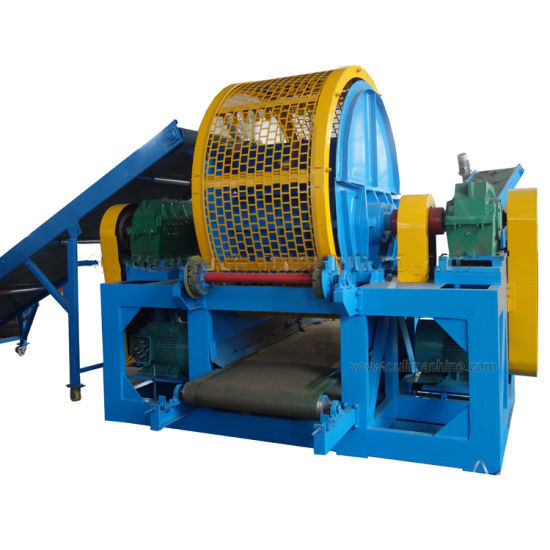

Maschine des Reißwolfs 3.rubber

Eigenschaft
Diese Maschine hat die Kompaktbauweise, die neue Technologie, die Leistungsaufnahme der geringen Energie, die hohe Leistungsfähigkeit und zerquetscht Raum mit der weg Struktur, die zur Wartung, zu usw. einfach ist. Die Maschine, ausgezeichneten harten legierten Stahl als sie annehmend Blatt, hohes hartes und tragbar, ist druable; KreisMaschensieb hat die Griddingstruktur und lässt Stücke mit großem Gebiet fallen, ist gut für Gummistücke.

4. Gummizerkleinerungsmaschine: Dieses ist der überschüssige Reifen, der Hauptmaschine aufbereitet

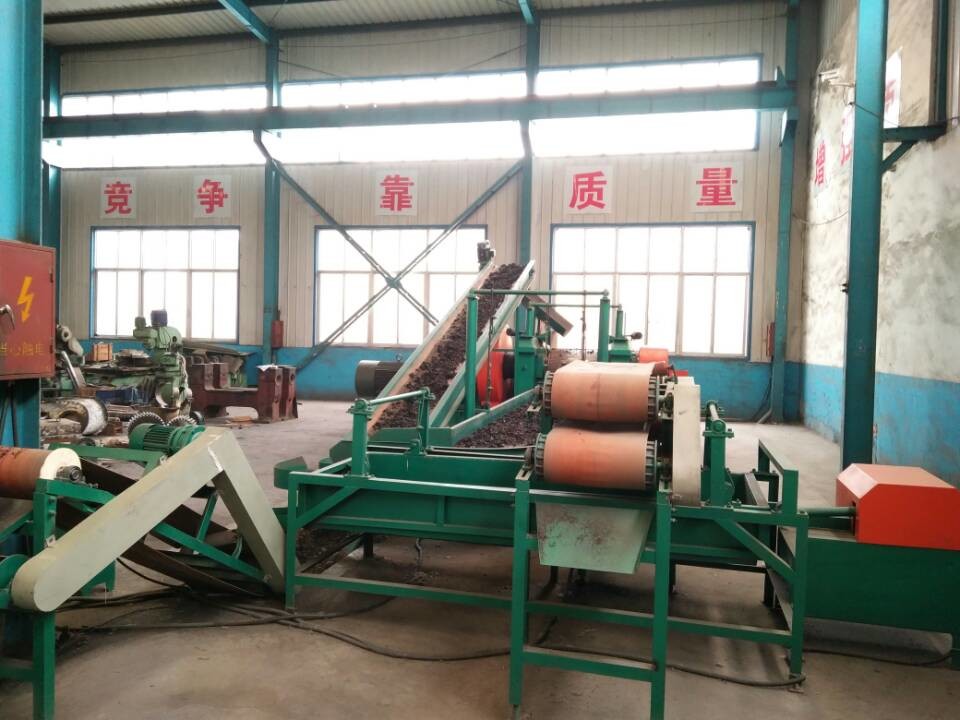

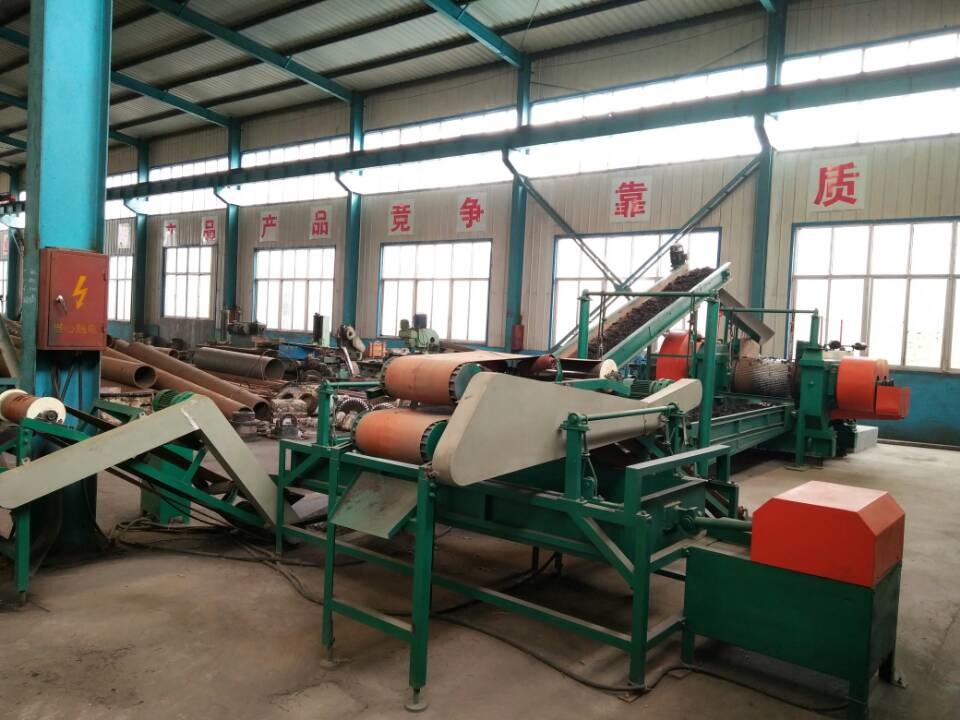

5. Gummigranulierer-Fertigungsstraße

seperator 6.fiber

Technische hauptsächlichspezifikationen

1). Antreiber: Der Durchmesser des Ventilatorflügels ist φ1100 Millimeter, und die Zahl ist 8 Stücke.

2). Radgehäusegröße: das Ausrüstungskörperteil ist φ1600 Millimeter, und die Gesamthöhe der Ausrüstung ist ungefähr 3400 Millimeter.

3). Spindelgeschwindigkeit: 377 (und 464) U/min.

4). Hauptmotor: JQ2-52-6 5.5kw 760rpm.

5). Zufuhrrevolutionen: 29 Umdrehungen pro Minute.

6). Zufuhrmotor: JW092-4 0,4 Kilowatt 1370 U/min

GUMMImaschinerie QINGDAOS SHENGHUALONG wurde im Jahre 1967, haben Angestellten mehr als fünf Hunderte hergestellt,
Herstellung für Gummimaschine und lamellierende Maschine.
Als Gummimaschineriehersteller hat Hangsen Land für mehr als 50000 Quadratmeter, mit Gesamtanlagegüter von mehr als USD 100million, mehr als 500 Angestellte und 60 Diplom-Ingenieure,

Die Firma ist eins der größten Privatunternehmen, die in der Berufserzeugnis-Gummimaschine sich engagieren.
Wir 8 der Bockmeter Art Fräsmaschine,
TK6913B CNC-Bohren und Fräsmaschine
Bohren des Bodens TPX6213
TPX6113 Mahlen und Bohrmaschine
Vertikale Mitte der maschinellen Bearbeitung
Drehbank CNC-CY-K630
2,5 Meter vertikale Drehbank und andere große moderne Verarbeitungsausrüstung
Wir produzieren hauptsächlich folgende Maschinerie.
Radialreifenausrüstung
Offene mischende Gummimühle XK-660
Vulkanisierungsmaschine der 42 bis 65,5-Zoll-doppelten Form
75-105 Vulkanisierungsmaschine der einzelnen Form des Zoll
Interne Mischer-Reihe, mischende Mühl-Gummireihe, Verdrängung und Filter-Reihe
Ermüden Sie Rohr, Klappe, Vulkanisierungsmaschine des inneren Rohrbodens
Überschüssiger Reifen, der Linie aufbereitet
Gummirückgewinnungsblattlinie und so weiter,
Wir können für verschiedenes nichtstandardisiertes GummiSachanlagen entsprechend der Kundenanforderung auch entwerfen und herstellen.
Unsere Firma folgt immer dem Marktkonzept „der Marktnachfrage zuerst, Kunde zuerst.
Bis jetzt, wir in mehr als 40 Länder exportiert haben, genießen Sie einen guten Ruf im Weltmarkt.

FAQ

Ich: Warum wählen Sie uns?

l.More als 30 Jahre Geschichte von SHENGHUALONG-Fabrik.

6-8 Jahre Auslandsumsätzeerfahrungs-Personal, mehr Leistungsfähigkeit und Fachmann. Ingenieurüberseeservice mehr als 30 Länder.

2.ISO: 9001, CER, BV-Bescheinigungszustimmung.

3.Service fristgerecht, Versprechen, Lösung innerhalb 12 Stunden, Garantiekunden zu geben störungsfrei.

4.Short Lieferfrist, keine Verzögerung. Nehmen Sie dringenden Auftrag für sofortigen Versand an.

Q2: Was über Lieferfrist?

Es ist entsprechend der Quantität von Maschinen. Normalerweise sind Maschinen Versand innerhalb 20-30 Tage nachdem Ablagerung erhalten, keine Verzögerung.

Nehmen Sie dringenden Auftrag für sofortigen Versand an.

Q3: Was ist die Garantieaussage?

Wir rechtfertigen alle Produkte, die von uns hergestellt werden, um von den Defekten im Material und in der Kunstfertigkeit freizugeben. Unter normalem Gebrauch von einem Zeitraum von 12 Monaten oder von 36 Monaten nach den ursprünglichen Kauf.

Und wir haben nach Garantieservice: technische Videounterstützung, on-line-Unterstützung, Ersatzteile wird Ihnen angeboten.

Q4: Was über Überseeservice?

Wir vereinbaren Überseeaufstellung und die Ausbildung arbeitet wenn Kundenbedarf. Kunde sollte für Anpassung, Karten und Gehalt zahlen.
